¿Cuáles son los diferentes tipos de equipos de cabezal de pozo?

2023-04-12 22:12:13

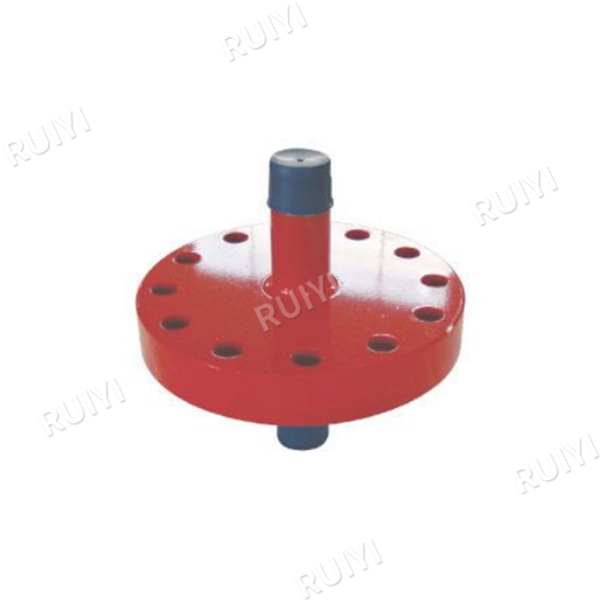

El equipo de boca de pozo se refiere al conjunto de dispositivos y componentes instalados en la superficie de un pozo de petróleo o gas que controlan y regulan el flujo de fluidos que entran y salen del pozo. Existen varios tipos diferentes de equipos de boca de pozo, cada uno diseñado para aplicaciones y condiciones de operación específicas. Estos son algunos de los tipos principales:

1. Árbol de Navidad

Descripción: Un conjunto complejo de Válvulas, accesorios y controles que se utilizan para regular el flujo de fluidos desde el pozo.

Componentes: Pueden incluir Válvulas maestras, válvulas de estrangulamiento y válvulas de ala, entre otras.

Aplicación: Se utiliza comúnmente en operaciones de perforación tanto terrestres como marinas.

2. Preventor de reventones (BOP)

Descripción: Un dispositivo de seguridad crítico diseñado para evitar el flujo descontrolado de fluidos (expulsión) del pozo.

Tipos: Los BOP anulares y los BOP de ariete son los dos tipos principales.

Se puede activar para sellar el pozo en caso de emergencia.

3. Carcasa del cabezal del pozo

Descripción: Componente estructural que proporciona una conexión segura entre la carcasa del pozo y el equipo de superficie.

Características: Diseñado para soportar altas presiones y temperaturas.

Importancia: Garantiza la integridad del pozo y proporciona una base estable para otros equipos del cabezal del pozo.

4. Cabezal de la carcasa

Descripción: Componente utilizado para sostener y asegurar la tubería de revestimiento en la superficie.

Evita fugas de fluido entre tuberías de revestimiento y proporciona un punto de conexión para tuberías y otros equipos.

5. Cabezal de tubo

Descripción: Dispositivo que conecta la tubería al conjunto del cabezal del pozo.

Características: A menudo incluye un colgador de tubo y un prensaestopas para sellar el espacio anular entre el tubo y la carcasa.

Aplicación: Se utiliza en pozos de producción para controlar el flujo de fluidos producidos.

6. Conexiones de Brida

Descripción: Se utiliza para conectar diferentes componentes del equipo del cabezal del pozo entre sí.

Tipos: Existen varios diseños de bridas, incluidas bridas deslizantes, con cuello soldado y roscadas.

Importancia: La selección e instalación adecuadas de la brida son cruciales para mantener la integridad del conjunto del cabezal del pozo.

7. Equipos de control de presión

Descripción: Incluye dispositivos como estranguladores, válvulas y sistemas de alivio de presión.

Regula y controla la presión dentro del pozo y del equipo de superficie.

Aplicación: Esencial para operaciones de perforación y producción seguras.

8. Sistemas de Monitoreo y Control

Descripción: Sistemas de instrumentación y automatización utilizados para monitorear y controlar los equipos de boca de pozo.

Componentes: pueden incluir sensores, transmisores, controladores y actuadores.

Importancia: Mejora la seguridad, la eficiencia y la confiabilidad de las operaciones de perforación y producción.

Cada tipo de equipo de boca de pozo cumple una función específica y está diseñado para enfrentar los desafíos únicos de las operaciones de perforación y producción. La selección y configuración del equipo de boca de pozo dependerá de factores como la profundidad y la geología del pozo, las propiedades de los fluidos que se producen y los requisitos específicos de la operación de perforación o producción. Es importante consultar con fabricantes y proveedores de equipos de boca de pozo con experiencia para asegurarse de que el equipo seleccionado cumpla con todos los requisitos de seguridad, reglamentarios y operativos.
